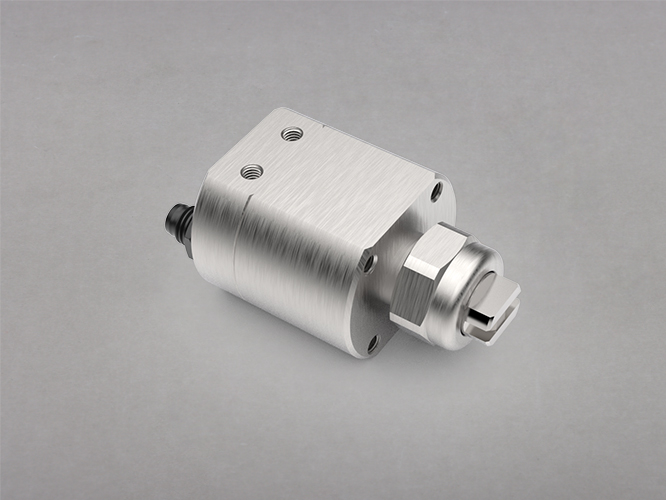

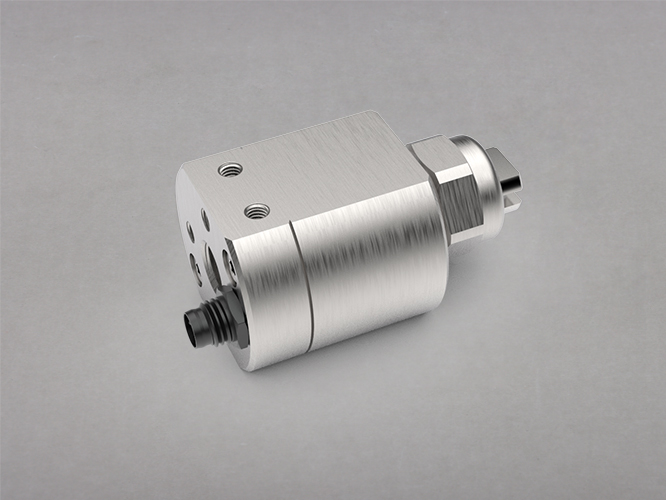

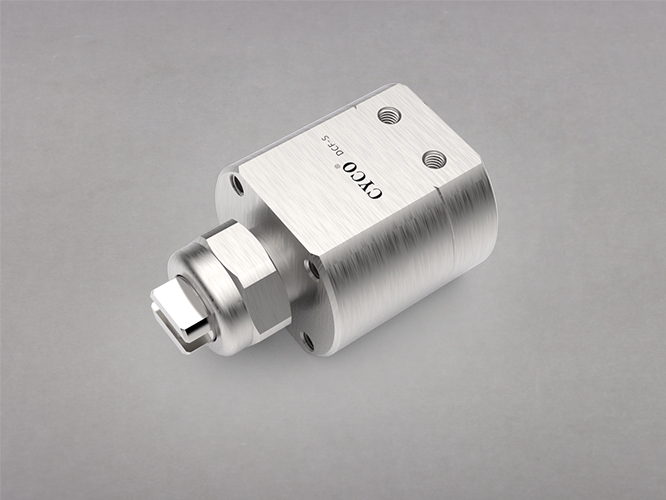

DCF-S单流体电磁阀喷嘴
- 所属类别: 电磁阀
- 材质: 不锈钢
- 工作压力: 根据使用环境选择
- 工作温度: 不同材质对应温度不同

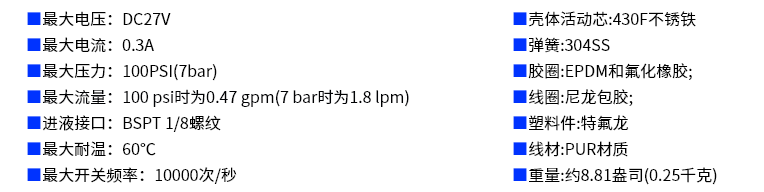

- 角度: 参考性能参数表
- 咨询:138-2575-8319
产品概述
自动喷雾喷嘴能根据生产线等配合操作,实现流量的自动控制
精细控制,做到涂层均匀,用量一致;
精准喷雾,减少因喷涂过量或不足造成的原料浪费;
轻松对目标体适量喷涂,减少昂贵涂层用料的使用;
喷雾调节灵活多样,可通过调节脉冲宽度、脉冲周期、工作时间产生不同的喷雾效果
可选用喷嘴:扇形喷嘴,实心锥喷嘴,空心锥喷嘴

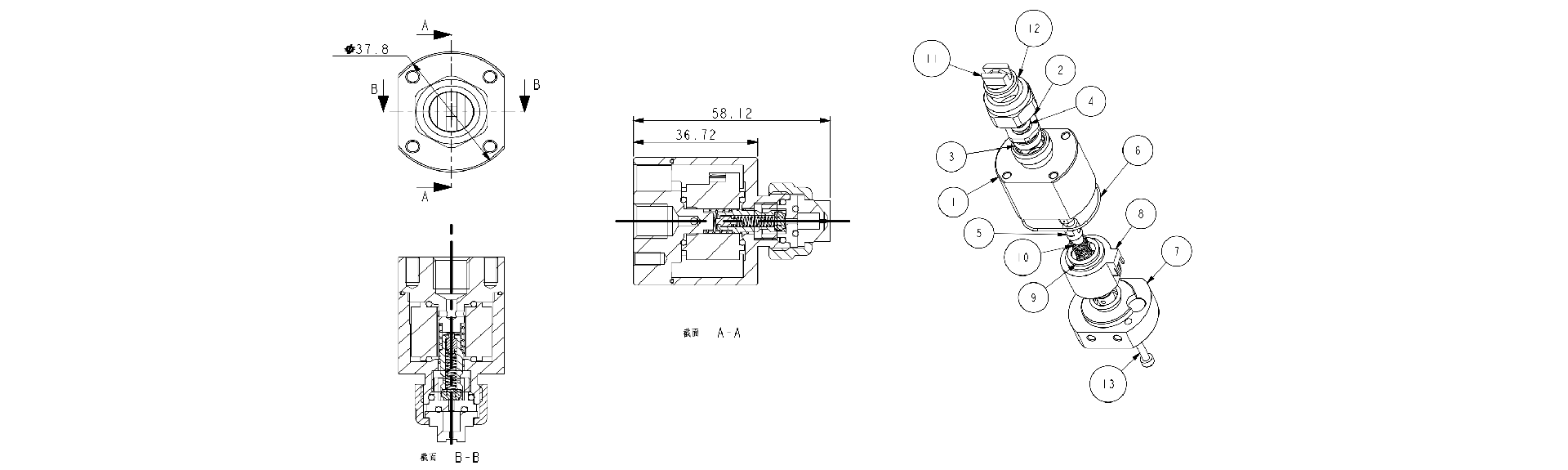

产品分解图
当您需要精准喷涂、保湿、防腐剂操作时,2205-A自动喷雾控制系统是非常理想的选择,有空气雾化和电动/气动液压两种类型。当使用长原自动喷雾控制系统,精确喷雾控制可根据生产线速度变化而实现自动流量调节控制
流体连接
流体连接应该使用适当的1/8”管道连接。如果使用金属配件,在装配前应在螺纹上应用适当的螺纹密封剂。对于那些需要再循环的应用程序,提供了两个1/8”管道连接端口。如果不需要再循环,则应该使用每个单元所提供的1/8”管塞来堵塞其中一个门。
电气连接
管道连接件的电气管道连接接受NPT版本的1/2”NPT(M),管道必须保护电缆不受机械损坏,并在适合于危险位置的密封外壳或接线盒中终止。对于BSPT版本,电缆使用Ex-d额定电缆压盖。保险丝座和3/10安培保险丝应如Fiaure 1所示使用。CY-DP-03-A的接地必须连接到一个真实的接地上。
工作原理
线圈通电时,形成磁场,电磁线圈产生电磁力把活动芯往上提起,密封堵头打开,液体从密封座流出;
断电时,电磁力消失,活动芯后面的弹簧把活动芯压在密封座上,液体通道关闭
产品备注
组装并测试了AA(B)10000 CY-AUH-01-A型脉冲射流喷嘴的电磁部分。并在工厂内密封以确保安全、正常运行。机组的这一部分不应该拆卸用于清洗或维修。电磁线圈是工厂密封的,不需要其它管道密封。
通过拆卸喷嘴顶部和旋下阀座,可以接近用于清洗和/或维修的AA(B)10000 CY-AUH-01-A
脉冲射流喷嘴的阀门部分。
在危险环境中使用保险防范,必须采用连接保险丝。
